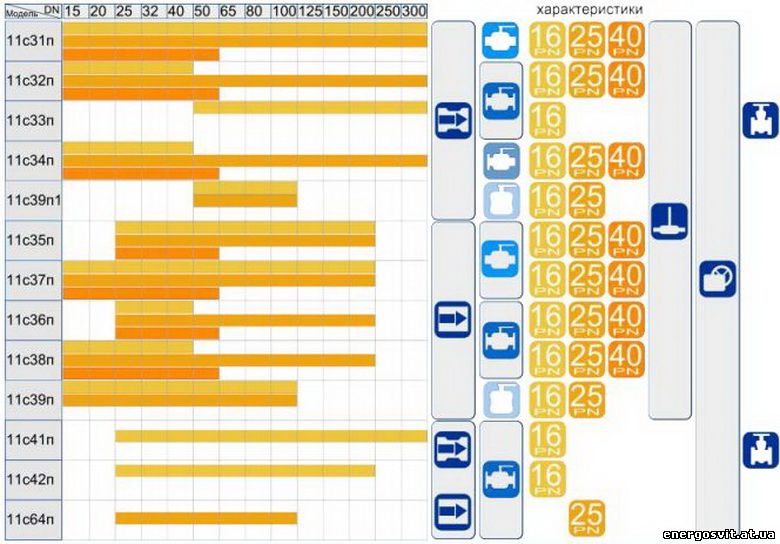

Сравнительные характеристики моделей кранов BREEZE
Условные обозначения
Конструктивные особенности кранов BREEZE Europe (сварных)
Серия Europe объединяет сварные шаровые краны 11 с31 п, 11 с32п, 11 с33п, 11 с34п, 11 с35п, 11 с36п, 11 с37п, 11 с38п, 11 с39п1 и их модификации (с удлиненным штоком для подземной установки и с фланцем под электропривод). Краны даной серии изготавливаются от DN 1 5 до DN 300 на PN 1 6, 25, 40. Присоединения: фланцевое по ГОСТ 1 281 5, фланцевое по EN 1 092-1 , под приварку, муфтовое и их комбинации. Конструкция позволяет легко монтировать
и теплоизолировать изделие. Краны не требуют обслуживания (подтягивания или смазки). Шток имеет конструкцию с защитой от вырывания, что обеспечивает безопасность кранов. Уплотнение шара выполнено из фторопласта Ф4К20, износостойкость которого вдвое выше фторопласта Ф4, что обеспечивает показатель надежности до 7000 циклов .

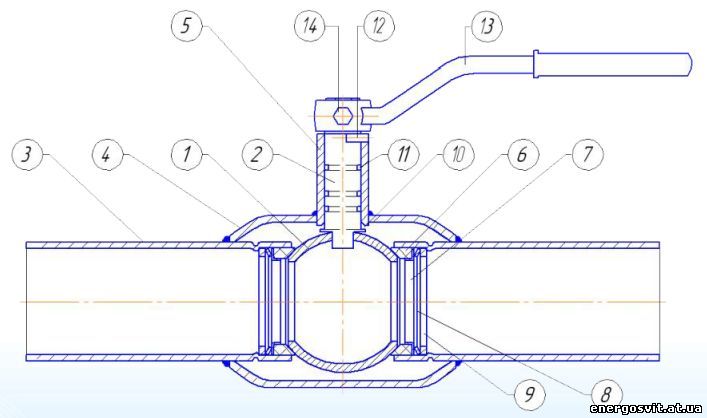

Материалы составных частей
1 . Пробка шаровая: Сталь 1 4Х1 7Н2 ГОСТ 5632
2. Шток: Сталь 20Х1 3 ГОСТ 5632
3. Патрубок: Сталь 20 ГОСТ 1 050
4. Корпус: Сталь 20 ГОСТ 1 050
5. Стакан: Сталь 20 ГОСТ 1 050
6. Уплотнение шара: Фторопласт-Ф4К20 ГОСТ 1 0007
7. Втулка упорная: Сталь 08Х1 3 ГОСТ 5632
8. Пружина тарельчатая: Сталь 65Г ГОСТ 1 4959
9. Шайба упорная: Сталь 3 ГОСТ 1 03
1 0. Прокладка штока: Фторопласт-Ф4 ГОСТ 1 0007
11 . Уплотнение штока: Резина ИРП-1 287 ГОСТ 9833
1 2. Штифт: Сталь 45Х ГОСТ 4543
1 3. Рукоятка*: Сталь 3 ГОСТ 1 03
1 4. Болт: ГОСТ 7798
* Для кранов DN1 50 и DN 200 рекомендуется механический редуктор. Краны DN250 и выше - исключительно с механическим редуктором.
Конструктивные особенности кранов BREEZE Silver (сборных)
Серия Silver объединяет сборные краны 11 с41 п, 11 с42п, 11 с64 и их модификации (под электропривод и с удлиненным штоком для подземной установки). Сборные краны изготавливаются с фланцевым соединением по ГОСТ 1 281 5 от DN 25 до 300 на PN 1 6, 25. Сборная конструкция делает краны серии Silver ремонтопригодными. Кран 11 с41 п имеет строительную длину задвижки 30с41 нж, что позволяет использовать его при ремонтах существующих сетей. Кран 11 с42п изготовлен с минимальной строительной длиной, что делает его оптимальным выбором для нового строительства, а так же для применения в узлах учета и газовых установках.
Материалы составных частей
1 . Пробка шаровая: Сталь 1 4Х1 7Н2 ГОСТ 5632
2. Шток: Сталь 20Х1 3 ГОСТ 5632
3. Корпус: Сталь 20 ГОСТ 1 050
4. Стакан: Сталь 20 ГОСТ 1 050
5. Уплотнение шара: Фторопласт-Ф4К20 ГОСТ 1 0007
6. Прокладка штока: Фторопласт-Ф4 ГОСТ 1 0007
7. Уплотнение штока: Резина ИРП-1 287 ГОСТ 9833
8. Штифт: Сталь 45Х ГОСТ 4543
9. Рукоятка*: Сталь 3 ГОСТ 1 03
1 0. Фланец: Сталь 3сп ГОСТ 535
1 2. Шайба гроверная: Сталь 65Г ГОСТ 1 4959
1 3. Гайка: Сталь 1 0 ГОСТ 1 050
11 . Шпилька: Сталь 1 0 ГОСТ 1 050
* Для кранов DN1 50 и DN 200 рекомендуется механический редуктор.
Краны DN250 и выше - исключительно с механическим редуктором.
Таблица применяемости кранов BREEZE для различных химических сред
